35S／20S
直流高圧発生装置 スタチラー
- 課題・用途：
- 帯電装置
特長
- 35Sシリーズは35S3から35S4に新しくなりました。電源がフリー化され、出力口が2個タイプも追加されました。電源ケーブルは切りっぱなしが標準になりました。
- 静電気に関する実験用および静電気応用装置の電源として最適です。標準品の他に使用目的に合わせて特殊仕様に基づく設計、制作も行っています。スタチラー、印加電極と高圧ケーブルを選択いただき、セットでご注文ください。
（詳細につきましてはお問い合わせください） - 35S発注例：－極の高圧電源(出力口1個)に5mのケーブル、500mmの標準印加電極の場合
35S4-N-1、O35S2-HVCBL、HIB3-500
（発注時には仕様の確認が必要ですので営業までお問い合わせください）
電源ケーブルと製品型式名称
| 名称 | 製品型式名称 | 電源ケーブル |
|---|---|---|
| STATILLER 20S 100V～240V －極 | 20S2(－極) | 2Pケーブル |
| STATILLER 20S 100V～240V ＋極 | 20S2(＋極) | 2Pケーブル |
| 名称 | 製品型式名称 | 出力口数／電源ケーブル |
|---|---|---|
| STATILLER 35S 100V〜240V －極、出力口 1個 | 35S4-N-1 | 1個／切りっぱなし |
| STATILLER 35S 100V〜240V ＋極、出力口 1個 | 35S4-P-1 | 1個／切りっぱなし |
| STATILLER 35S 100V〜240V －極、出力口 2個 | 35S4-N-2 | 2個／切りっぱなし |
| STATILLER 35S 100V〜240V ＋極、出力口 2個 | 35S4-P-2 | 2個／切りっぱなし |
35S2シリーズは生産終了しました。
製品型式名称解説 35S4-A-B
| A：極性 | N－－－負極（－極） P－－－正極（＋極） |
|---|---|
| B：出力口数 | 1－－－1個 2－－－2個 |
| 共通仕様 | 電源電圧 100V〜240V 電源ケーブル 2m切りっぱなし |

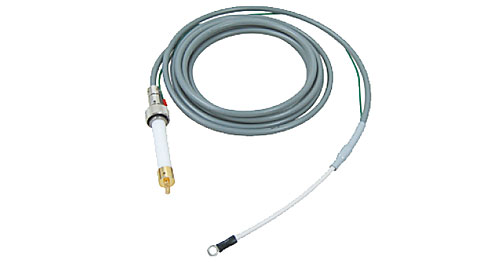

オプション 接続用の高圧ケーブル（35S専用）
ケーブル長さ5m（O35S2-HVCBL） ※他の長さについてはお問い合わせください

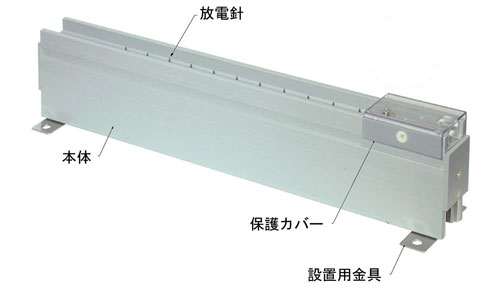

標準印加電極 HIB3
標準印加電極が小型軽量化になりました。※製品型式名称：HIB3-L
仕様
20S2 標準仕様
| 入力 | AC100～240(50/60Hz) |
|---|---|
| 出力 | DC極性は指定(＋極、－極のどちらか) |
| 出力口数と仕様 | 1個、20S専用出力端子 |
| 表示 | 印加電圧表示(kV) |
| 外部出力 | 電源未投入時、過電流検知時、高圧発生OFF時：クローズ 高圧発生時：オープン |
| 出力電流 | 0～500μA |
| 出力電圧 | 0.1～20kVまたは－0.1～－20kV、連続可変 |
| 整流 | 全波整流 |
| 絶縁方式 | 乾式 |
| 保護回路 | (1)過電流 (2)出力短絡 |
| 付属品 | 電源ケーブル 1.5m（2Pプラグ付き） 信号接続用メタルコンセント（メス） 注意：高圧ケーブルは付属しておりません |
35S4 標準仕様
| 入力 | AC100〜240V これ以外の入力電圧についてはご相談ください。 |
|---|---|
| 出力 | DC極性は指定(＋極、－極のどちらか) |
| 出力口数と仕様 | 1個または2個、35S専用出力端子 |
| 表示 | 負荷電流表示(mA)と印加電圧表示(kV) |
| 外部制御 | 外部入力による高圧のON/OFFが可能 |
| 外部出力 | １：過電流検知出力信号(NO) ２：高圧出力発生信号(高圧発生時にクローズ） |
| 出力電流 | 0～2mA |
| 出力電圧 | 0.1～35kVまたは－0.1～－35kV、連続可変 |
| 整流 | 全波整流 |
| 絶縁方式 | 乾式 |
| 保護回路 | (1)過電圧 (2)過電流 (3)出力短絡 |
| 付属品 | 電源ケーブル 2m切りっぱなし 信号接続用メタルコンセント（メス） アース線3m 注意：高圧ケーブルは付属しておりません |
外観図
