DSF601／W
インライン静電気測定器
特長
- 製造ラインに設置して静電電位のリアルタイムでの測定が可能です。
- センサヘッドのコンパクト化により設置場所を選びません。
- アナログ出力・RS232C出力・Wi-Fi出力（WiFi機能選択オプションでW指定時）と多彩な出力形式をサポート。
- 電源仕様はACアダプタタイプとDC24V入力タイプとが購入時に選択できます。

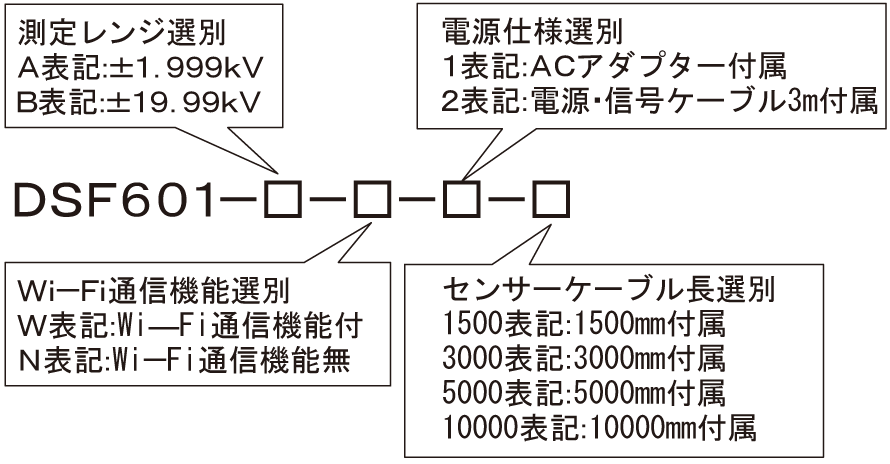

製品型式の指定
記入例 【DSF601-A-W-1-3000】
測定レンジ ±1.999kV
WiFi機能付き
ACアダプタ付き
センサーケーブル長3m
仕様
| 製品型式名称 | DSF601-A-*-*-**** | DSF601-B-*-*-**** |
|---|---|---|
| 信号検出方式 | 振動式チョッパ方式*1 | |
| 測定電位範囲 | 0.000～±1.999kV | 0.00～±19.99kV |
| 測定精度 | ±10% rdg ±2 digit | |
| 測定距離 | 5mm | 30mm |
| 極性表示 | 正極性（＋）、負極性（－）表示 | |
| 電源 | DC24V、専用ACアダプタ(100～240V、50/60Hz）【DSF601-*-*-1-****】 DC18V～36V 電源・信号ケーブル3m【DSF601-*-*-2-****】 |
|
| データ出力 | RS-232C(データ出力間隔は0.1s） アナログ出力 Wi-Fi（Wi-Fi搭載モデルのみ) |
|
| アナログ出力 | +1.999kV→4.5V 0V→2.5V -1.999kV→0.5V |
+19.99kV→4.5V 0V→2.5V -19.99kV→0.5V |
| 使用環境 | 周囲温度：0～40℃ 周囲湿度：20～70%RH（ただし結露なきこと） |
|
| 寸法 | 本体 115×35×103mm（W×D×H）(アンテナ、突起部除く） ヘッド部 55×14×25mm（W×D×H） |
|
| 重量 | 約370g（Wi-Fi非搭載モデル)、約400g（Wi-Fi搭載モデル) | |
※測定レンジ（AorB）、WiFi機能、電源仕様、センサーケーブル長は購入時に指定してください。
＊1：振動式チョッパ方式では落下などの衝撃に対して非常に敏感です。ご使用の際は強い衝撃を与えないように注意してください。
外観図
