modelH0110-S4B
帯電電荷減衰度測定器スタチックオネストメータ

JIS L1094:2014に準拠。
素材の静電気拡散性の測定に！
V3とセットで使用します。

特長
仕様
外観図

課題・用途：: 静電気測定

特長

スタティックオネストメータ STATIC HONESTMETER H0110-S4B

素材の静電気拡散性を調べるのに適した静電気減衰測定器で、試料にコロナ放電で生成した空気イオンを照射して帯電させ、空気イオンの照射を停止した後の、電荷の減衰曲線を調べる装置です。新しくH0110-S4Bにバージョンアップしました。

本装置は、織物及び編み物の帯電性試験方法JIS L1094-1980の半減期測定器に準拠しています。（プローブ高さ20mmでの校正をご要望の場合は購入時にご指定ください）
試料の帯電方法として、コロナ放電により生成した空気イオンの照射を採用していますので、コロナ放電の極性と印加電圧を選ぶことにより試料を正・負のいずれにも帯電させることができ、電圧値も変えられます。
フィルム、板、糸、布、カーペット、ガラス等シート状の試料であれば全て測定できます。ただし、重さ、厚さ、大きさに制限がありますのでお問い合わせください。
オネストによるデモ測定が可能です。詳しくはお問い合わせください。
HONEST DATA ANALYZING SYSTEMがV3にバージョンアップしました。オネスト本体もH0110-S4Bで対応しています。
H0110-S4AにV3を接続するためには本体の改造が必要です。その他の古い機種に関しては接続のための改造ができない場合がありますのでお問い合わせください。
H0110-S4から校正時のプローブ高さが標準でJIS準拠の15mmになりました。20mm校正の場合は注文時にご指定ください。
購入時にはAC100Vの50Hz/60Hzを指定してください。

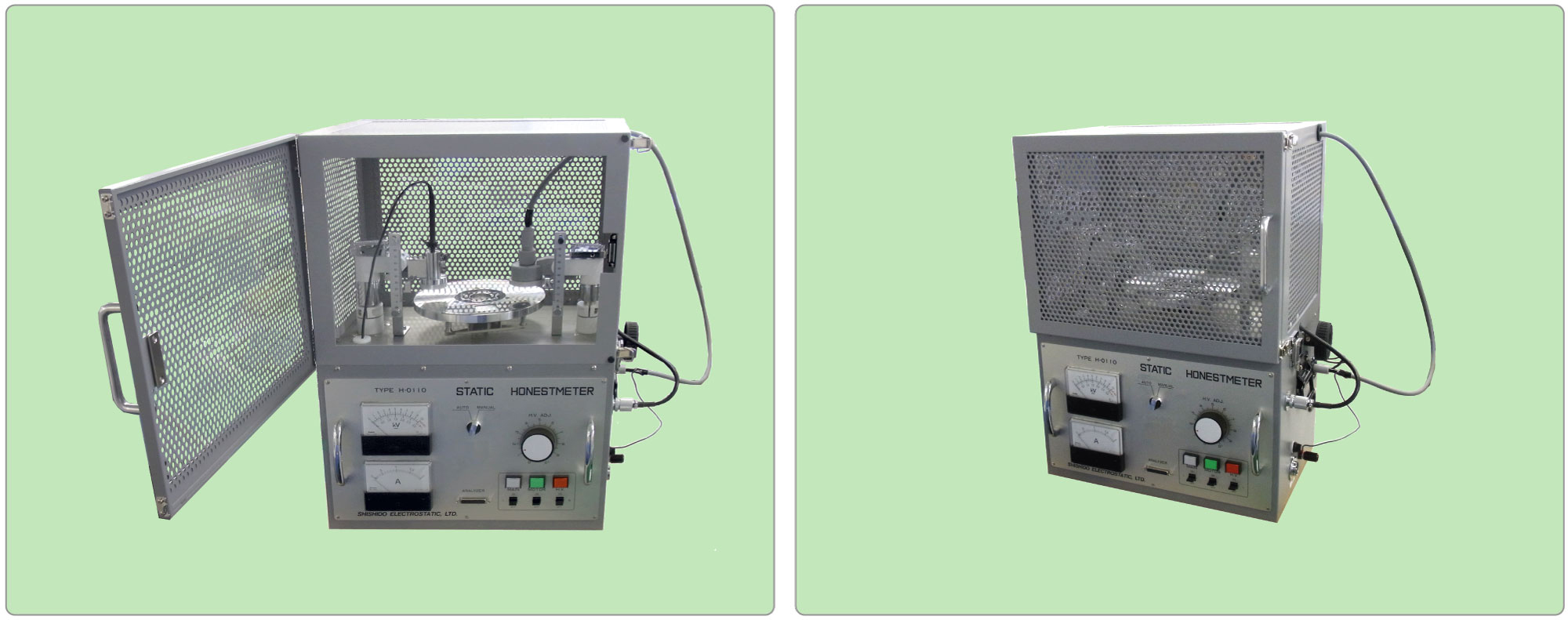

図1　左側：安全カバー開　右側：安全カバー閉

ネストデータアナライジングシステム HONEST DATA ANALYZING SYSTEM V3

オネストデータアナライジングシステムV3は、オネストメータで得られる静電気減衰曲線から電荷減衰の半減期を自動的に算出する解析演算器で、素材の静電気減衰がワンタッチで自動的に測定できます。パソコンに接続することで、次の機能が得られます。2022年5月からV3にバージョンアップしています。（Ｖ2は生産終了）

減衰率（半減期設定で通常は50％）の設定：2～100％
測定データのパソコン保存
温湿度データはファイルに自動保存
電圧・時間軸共に拡大・縮小が自由自在

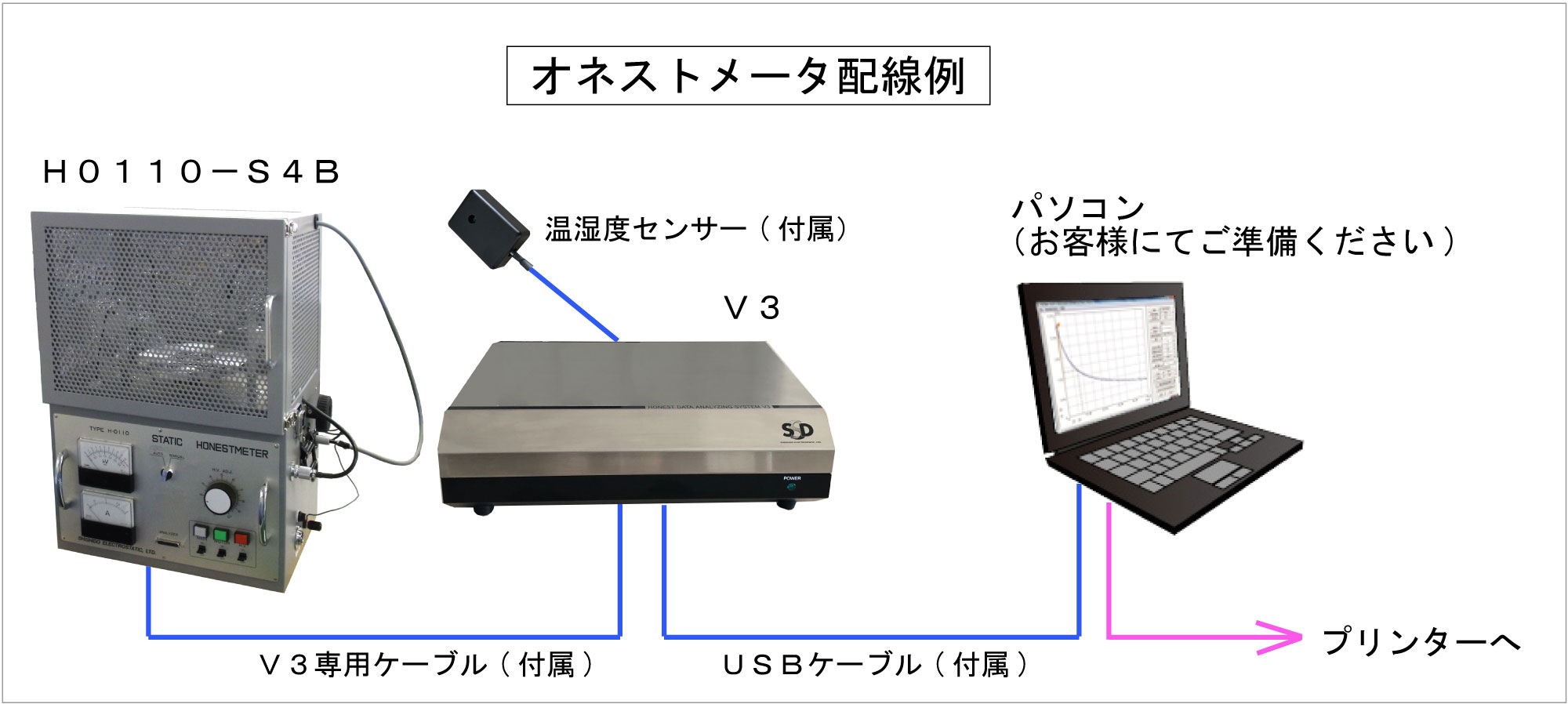

図2　オネストメータ配線例

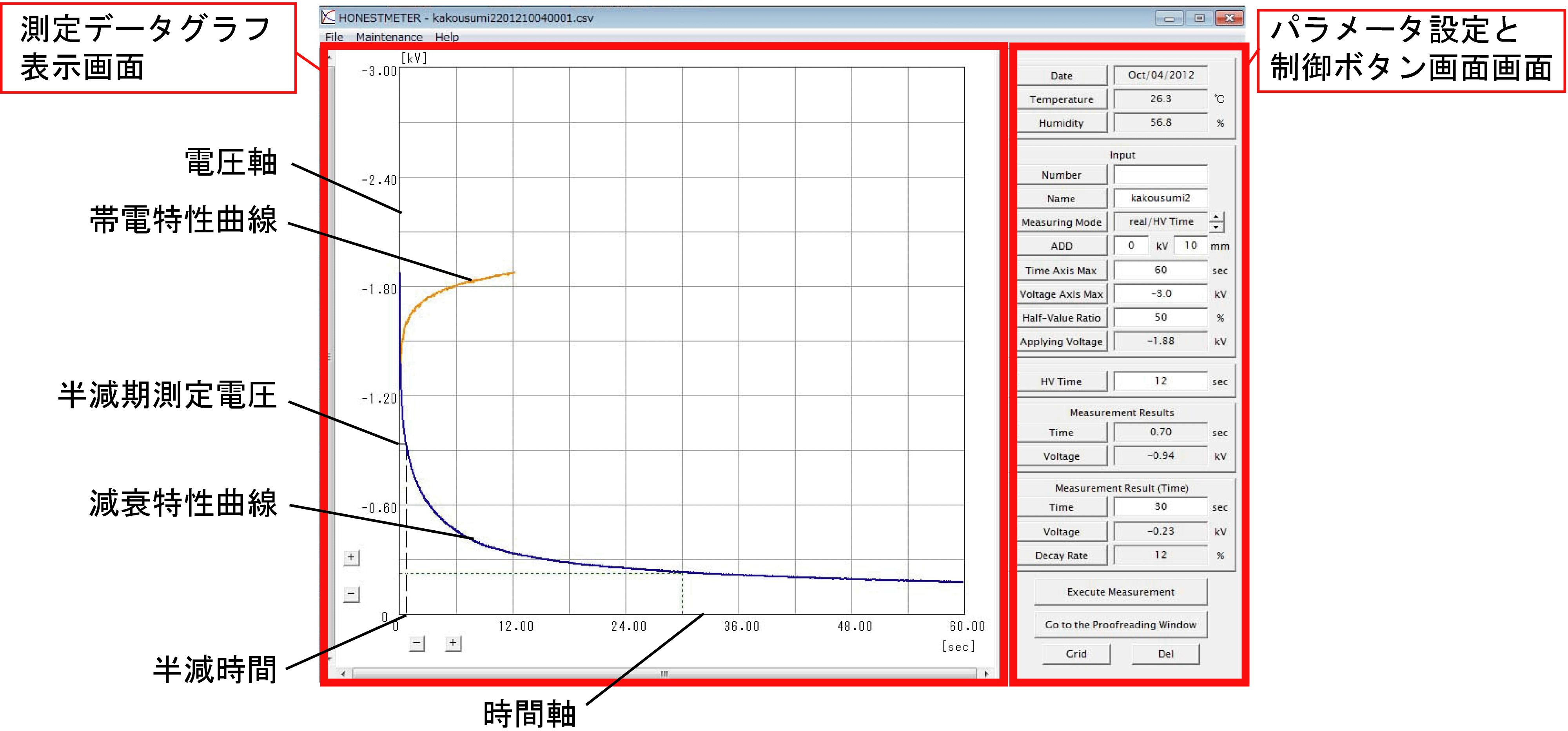

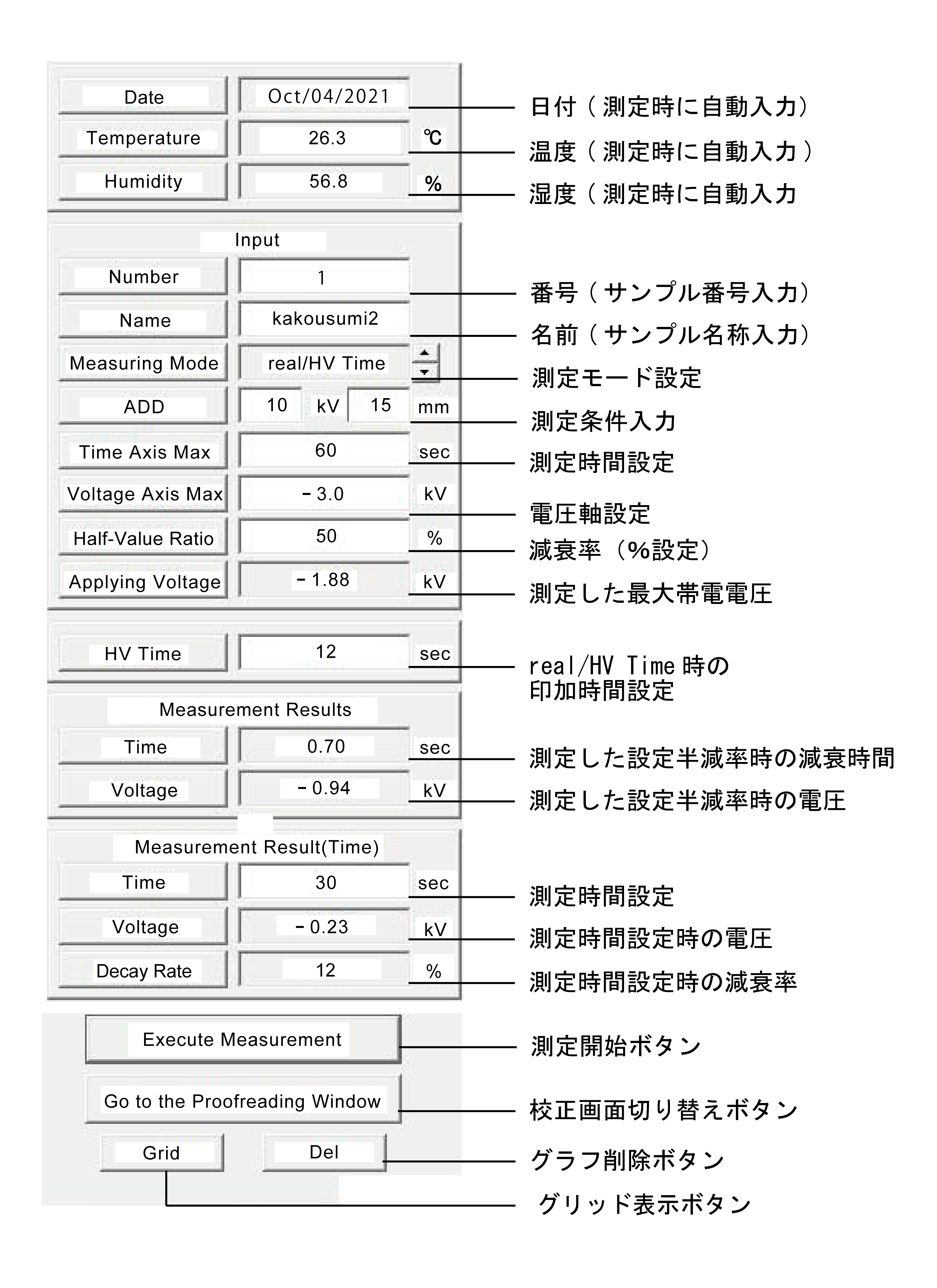

V3の操作画面サンプル

仕様

スタティックオネストメータ
STATIC HONESTMETER H0110-S4B

型式	H0110-S4B
校正時プローブ高さ	15mm（JIS規格対応。20mmの場合は発注時にご指定ください。）
入力電源	AC100 V±10%（50/60 Hz）＊1
容量	100VA
高圧電源出力	H.V（コロナ放電印加電圧）：0～10kV CAL（校正用印加電圧）：0～3kV
使用環境	周囲温度：0～40℃ 周囲湿度：20～90%RH 結露無きこと
出力信号	ANALYZER用端子：V3専用
本体寸法	420×600×280mm（W×H×D）（突起部、ケーブル類、ゴム足除く）
重量	約33kg
付属品	電源ケーブル1本、六角レンチ1本、ヒューズ2A 3個、試料台
オプション	テスト用器具(H0110-S4Aよりオプションになりました）

＊1：50/60Hzは指定してください。また異電圧には対応しておりません。

ネストデータアナライジングシステム
HONEST DATA ANALYZING SYSTEM V2-S1

型式	V3
接続可能オネストメータ	H0110-S4B
入力電源	AC100 V±10% (50/60Hz)
容量	0.5VA
本体寸法	280×80×220mm（W×H×D）
重量	1kg
インターフェイス	PCとはUSB接続(1対1のみ対応)
動作環境：対応機種	USBインターフェース搭載のDOS/Vパソコンメモリ 128MB 以上推奨ただし、OS 必須容量に準拠 • ハードディスクドライブ（HDD）：2GB 以上の空きエリア • 画面解像度：1024×768 以上を推奨
動作環境：OS	• Windows Vista • Windows 7（32ビットor64ビット） • Windows 8 • Windows 8.1 • Windows 10
付属品	電源コード　1本、オネストメータ本体接続ケーブル　1本、USBケーブル　1本、温湿度センサー　1個、CD-ROM、スタンド
