バー型イオナイザ エリミノスタット
- 機能 ：
-
特長
HDC-AC方式を採用した、バータイプACイオナイザの小型タイプです。
除電電極が小さく、コントローラ・高圧電源が分かれていますので狭いスペースにも取り付け可能です。しかも高圧異常検知・帯電物検知・イオン量検知・放電針抜け検知の様々なセンサーを搭載した高機能タイプです。
- 放電針抜け検知センサー（Needle Error）搭載
新開発の放電針抜け検知センサー（Needle Error）を搭載しています。放電針交換時の付け忘れ等の取付異常をお知らせします。 - イオン量検知センサー（Cleaning)搭載
イオン量検知（Cleaning）で汚れによる除電能力の低下をお知らせします。 - 帯電物接近センサー搭載
新しく帯電物検知センサー機能（ChargeSNS）も搭載しています。帯電物体の接近を検知します。 - 長さのバラエティーが増加
電極は最小110mm、最大1030mmまで40mm刻みで製作可能です。１m以下ではCABXより製品のバラエティーが増えました。 - 除電性能の30%向上
近距離除電の場合、構造の最適化によって30%除電効果がアップしました。（CABX比較） - 安全性の向上
放電針部に安全カバーが標準付属となりました。スライドさせて容易に取付可能ですので必要に応じて取り付けてご使用ください。（図1）

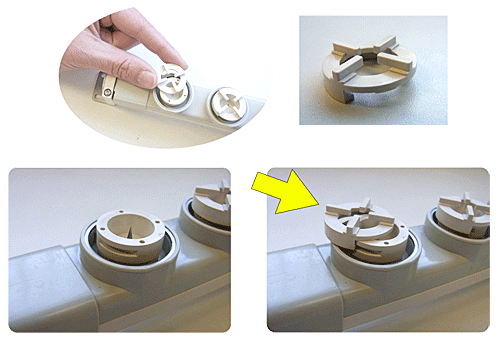

図1 放電針安全カバー取付
製品型式名称
ご注文の際は、下記製品型式名称で弊社までご連絡ください。コントローラと高圧電源は電極一本に対して各一つでセットになっています。
| 製品型式名称 | CABS-AW-y-z-ｘｘｘｘ ＊1 ＊2 | |
|---|---|---|
| システム構成 | 除電電極 （高圧ケーブル1m付き） |
CABS-DBW-ｘｘｘｘ ＊1 |
| 高圧電源 | CABS-TR1 | |
| コントローラ | CABS-CT1-ｘｘｘｘ ＊1 | |
| CT-TR接続ケーブル | CABS-CTRCB-2M （ケーブル長さ2m） or CABS-CTRCB-5M （ケーブル長さ5m） |
|
| 電源・信号ケーブル | CABS-PSCB-2M （ケーブル長さ2m） or CABS-PSCB-5M （ケーブル長さ5m） |
|
＊1
コントローラは電極長さ毎に調整されていますので型式に長さが記載されています。異なる長さの電極に取り付けることはできません。また同一コントローラ、高圧トランス に複数の電極を接続することはできません。
＊2
yはCT-TR接続ケーブル長さを指定。2:2m、5:5m
zは電源・信号ケーブル長さを指定。2:2m、5:5m
製品のバラエティー
110mmから1,030mmまで除電電極の長さは選択が可能です。
高圧電源と除電電極は1mの高圧ケーブルで接続されます。
yはCT-TR接続ケーブル長さを、zは電源・信号ケーブル長さを指定。
指定例：CABS-AW-2-5-510
電極長さ：510mm、CT-TR接続ケーブル：2m、電源・信号ケーブル：5m
| 除電電極長さ | 製品型式名称 | 除電電極長さ | 製品型式名称 |
|---|---|---|---|
| 110mm | CABS-AW-y-z-110 | 590mm | CABS-AW-y-z-590 |
| 150mm | CABS-AW-y-z-150 | 630mm | CABS-AW-y-z-630 |
| 190mm | CABS-AW-y-z-190 | 670mm | CABS-AW-y-z-670 |
| 230mm | CABS-AW-y-z-230 | 710mm | CABS-AW-y-z-710 |
| 270mm | CABS-AW-y-z-270 | 750mm | CABS-AW-y-z-750 |
| 310mm | CABS-AW-y-z-310 | 790mm | CABS-AW-y-z-790 |
| 350mm | CABS-AW-y-z-350 | 830mm | CABS-AW-y-z-830 |
| 390mm | CABS-AW-y-z-390 | 870mm | CABS-AW-y-z-870 |
| 430mm | CABS-AW-y-z-430 | 910mm | CABS-AW-y-z-910 |
| 470mm | CABS-AW-y-z-470 | 950mm | CABS-AW-y-z-950 |
| 510mm | CABS-AW-y-z-510 | 990mm | CABS-AW-y-z-990 |
| 550mm | CABS-AW-y-z-550 | 1030mm | CABS-AW-y-z-1030 |

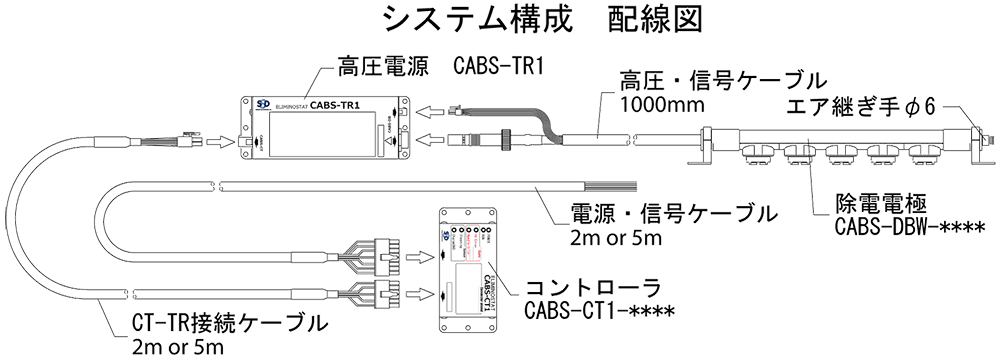

システム構成図
CABSの全体構成は次のようになっています。
エア流量（代表例、参考値）
| 除電電極長さ | エア圧力(MPa） | ||||
|---|---|---|---|---|---|
| 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | |
| CABS-AW-y-z-110 | 3 | 4 | 6 | 7 | 9 |
| CABS-AW-y-z-270 | 10 | 16 | 22 | 27 | 32 |
| CABS-AW-y-z-430 | 18 | 28 | 37 | 47 | 56 |
| CABS-AW-y-z-590 | 25 | 38 | 50 | 63 | 76 |
| CABS-AW-y-z-750 | 32 | 48 | 65 | 82 | 99 |
| CABS-AW-y-z-910 | 37 | 58 | 78 | 98 | 119 |
| CABS-AW-y-z-1030 | 42 | 64 | 87 | 108 | 133 |
単位：ℓ/minANR
仕様
| 型式 | CABS-AW-x-y-**** |
|---|---|
| システム構成 | 除電電極：CABS-DBW-××××＊1 コントローラ：CABS-CT1-××××＊1 高圧電源：CABS-TR1 CT-TR接続ケーブル：CABS-CTRCB-xM（ｘ＝2 or 5） 電源・信号ケーブル：CABS-PSCB-yM（ｙ＝2 or 5） |
| 電気的仕様 | 入力電圧：DV24V±5％ 消費電力：12VA 出力電圧：±8kV 0-p |
| イオン発生方式 | コロナ放電方式 |
| エア配管 | 外形φ６エアチューブ |
| エア供給最大圧力 | 0.5MPa |
| 供給可能エア | クリーンドライエア |
| 除電時間 | 1.0sec以内 (距離300mm、エア圧力0.3MPa、除電電極長さ350mm時） |
＊1：電極長さが入ります。電極には同じ長さの型式コントローラが接続可能です。
外観図
