静电测定器的正确使用方法

是否正确测定了静电？

为了采取最佳的防静电措施，必须正确测定静电。
静电测定器是非接触型的特殊测定器，请在了解正确使用方法后再使用。SHISHIDO静电的测定器优点在于非常易于使用，无论是谁都可以正确测定静电。

查看测定器产品一览

静电测定原理

静电是一旦带电就会产生电场。
传感器检测到静电产生的电场，换算为静电电压后显示出来，以此方式无需接触即可测定静电。传感器有音叉振动型和旋转斩波型。（旋转斩波型测定器已停产）

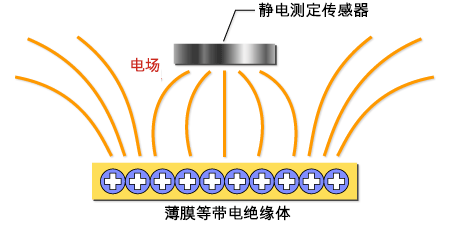

测定静电时的情形

静电测定器的种类和特征

静电测定器

机型名称	特点
DZ4	10V分解能最大测定范围19.99KV 测定距离 30mm 装配180度摇头构造可测定离子平衡（选购件）可测定人体静电（选购件）
DSF601/W	购买时可选择A型（1V~1.999kV）和B型（0.01kV～19.99kV）两种测定范围。此外还有带WiFi通讯功能的W型可供选择。购买时小型传感器的电缆长度最大可选择10m，可依据不同的使用状况进行测定。

衰减测定器

机型名称	特点
DP	可测定电离器的除静电性能及离子平衡。 1V分解能最大测定范围1999V 测定时间<0.0～99.9秒br />装配180度摇头构造（在各45度停止）板的尺寸　70×32mm
CPM301	＋／－衰减实验、离子平衡测定实验支持ESD ANSI/ESD STM3.1 规格可通过选购项的应用软件在电脑上进行数据的获取和控制
STATIC HONESTMETER H-0110-S4	适用于检测材料的静电耗散性。请与V2-S1一起使用。可通过电脑测定并管理衰减数据。

静电的测定原理及注意事项

1关于接地的注意事项: 为了正确进行测定，测定器必须接地。这是因为人体所带静电会对测定器产生影响。若能确定人体未带静电，或对测定精准度没有要求，则测定时无需接地。来回走动等情况下非常难以测定，若要在半导体工厂等处准确测定人体静电，必须要用接地线。
2测定对象物体的电压不明确的情况: 当测定对象物体的电压不明确的情况下，请从远处慢慢接近。若尚未到达规定的测定距离，便即将超出测定上限，请停止测定。否则传感器可能会损坏。若强行靠近，即便是50mm的距离也会产生放电现象，测定器会因电击发生故障。如果要对电压超出上限的对象物体进行测定，可以通过远距离，并在一定程度上边校准边测定，但在原则上请避免进行超量程测定。
3测定距离: DZ4的测定距离为30mm。使用光的焦点可以大致决定距离，在测定时请经常注意光。
4冲击: 静电测定器的音叉型传感器较为脆弱。不耐冲击，若从高处坠落或粗鲁地扔放在桌上、磕碰可能导致传感器发生故障。
5湿度: 静电测定器中用于测定静电衰减的HONEST METER、带电平板监测仪、DX、DP在高湿环境下会自行衰减，干扰测定。这种情况下，可以等待环境变得干燥，或者令测定器干燥。提高温度有助于干燥，但注意温度过高仪器会发生故障。如果是带电平板监测仪，可以用温风吹干平板的支脚（四根白色支脚），以减少湿度造成的影响。
6测定误差的原因: 若测定物体附近有接地物体等，会扰乱电场，导致无法准确测定。
另外，测定器由200mm正方、名为矫正板的参照工具矫正，若测定对象的尺寸不在此范围内则需要校准。尤其是对较小的对象物体进行测定时极容易产生较大误差，使用时请务必注意。
不同的测定器测定距离是固定的，如测定距离不准确也会造成误差。

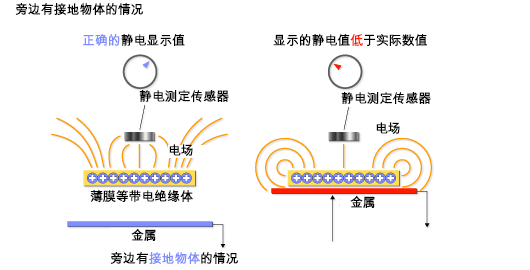

旁边有接地物体的情况

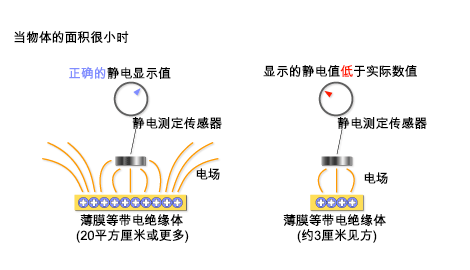

当物体的面积很小时

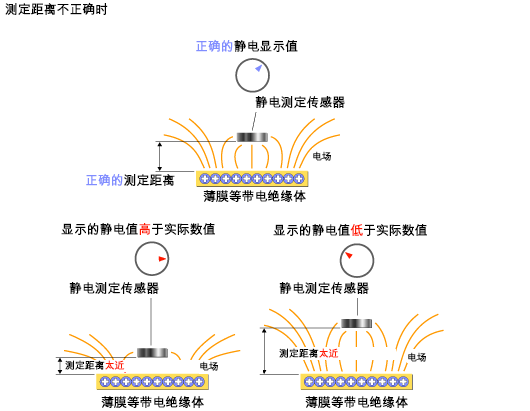

测定距离不正确时

安全注意事项

为安全起见，请勿在防爆环境中使用测定器。
敝公司的测定器不是防爆认证产品。带有如HONEST METER的旋转资料台样的旋转构造的测定器，在转动时会有危险，请勿触碰。HONEST METER系列中，H0110-S4之后生产的机型的标准配置中均附带安全罩。

静电测定以外的测定器

有测定电阻用的MEG101、SHOE TESTERⅡ、测定衰减用的HONEST METER、CPM301、DP。MEG101用于测定地板表面的电阻值。更换探头还可用于测定树脂材料等的表面电阻。SHOE TESTERⅡ可用于管理涂装生产线等处的导电鞋。HONEST METER用于测定树脂或布等材料的电荷衰减，DP、CPM301用于确认电离器的除静电效果。

关于校准

敝公司每年对用于校准测定器类的高压电源等实行校准，可发行国家标准的可追溯性证书（带校准表测试报告）（收费）。另外，不提供JCSS校准、A2LA校准等ISO/IEC17025认证校准。

→「可追溯性证书样本」
也可单独发行校准表测试报告（收费）

→「校准表测试报告样本」
若到了需要校准的时期，请通过购买产品的代理店联系敝公司营业部门。客户不能自行校准。 HONEST METER虽然有校准专用工具，用户可以进行简单校准，但使用上非常困难并伴有危险，且需要用到精密的测定器，现在一律返送至敝公司工厂进行校准。关于校准交付时间，一般需要两周左右。但7月～8月为敝公司内部装置的校准时期，因此交付时间会延后，请事先确认。

校准时期

关于测定器的校准时期，从ISO管理的角度来说需要参考使用频度后再做决定。请与管理部门商量后再确定适当的时期。大多数情况下为一年校准一次。
