关于与已停产的产品的兼容性（ELIMINOSTAT）

关于与已停产的产品的兼容性的通知

此处对在SSD产品中与ELIMINOSTAT相关的已停产的产品与现有产品之间的兼容性进行说明。另外，由于高压变压器和除静电电极相关产品中有许多特殊规格的产品，因此会出现不同于下表组合的情况。实际订购时请直接咨询敝公司营业部门。

ELIMINOSTAT系列产品的高压连接处的接头有多种类型。均互不兼容，因此只能把同种类型的接头与除静电电极相连接。高压变压器一侧的接头为母头，电极一侧的接头为公头。

SAT接头: 最新的高压接头，小型款。
SH接头: 旧款接头，小型易用款。已停产。
SS接头: SS变压器专用的超小型接头。已停产。

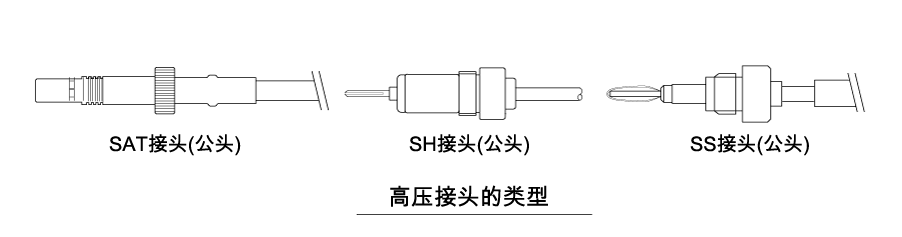

高压接头的类型

高压电源与接头的类型

接头名称	对应的高压变压器
SAT接头（母头）	SAT-10、SAT-11、SAT-20、SAT-30、AT-10、SSII
SH接头（母头）	SH-1、SH-3、SD、SD-3、MT、ST、RTS、UMT、WTS、VT
SS接头（母头）	SS

HVB系列的分支箱对应的是SAT接头。

旧款高压电源与新款除静电电极的连接

产品名称	与带SAT公头的电极相连接
SS	SS公头－SAT公头的电缆＋分支箱
SH-1、SH-3、SD、SD-3、MT、ST、RTS、UMT、WTS、VT	SH公头－SAT公头的电缆＋分支箱

※旧款高压电源未装配安全电路。另外，以前的电极高压线为非屏蔽型，若替换为现在的屏蔽线型使用，会发生负载电流超过允许值导致故障或无法发挥性能的情况。若在使用旧款变压器时需要更换电极，请咨询敝公司营业部门。

旧款除静电电极和新款高压电源的连接方法和样图

产品名称	SAT系列的高压电源连接方法
BO、BIC、BHC等SH公头、屏蔽线的电极	SAT系列电源＋SAT公头-SH母头电缆（SAT-SHF-ECS＊＊＊-A1）（图3）
BO、BIC、BHC等SH公头、非屏蔽线的电极	SAT系列电源＋SAT公头-SH母头电缆（SAT-SHF-EC＊＊＊）（图4）
带SS公头的电极	SAT系列电源＋SAT公头-SS母头电缆

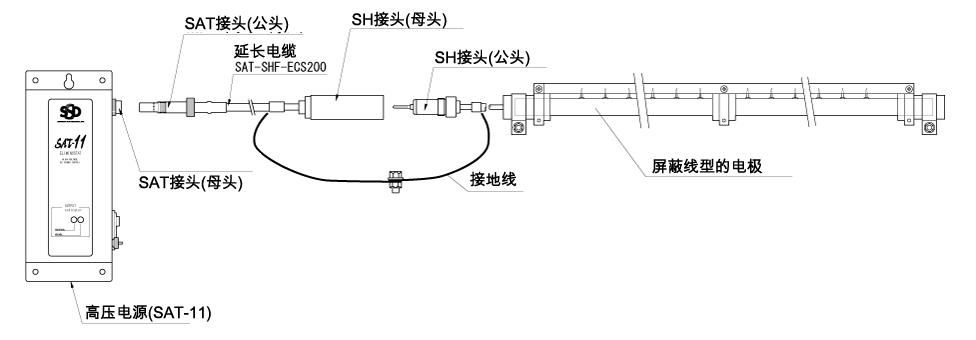

（图3）SAT接头-SH接头连接范例

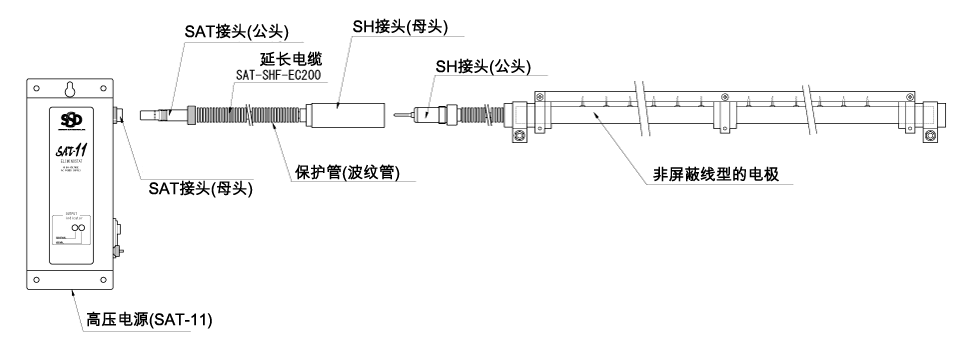

（图4）SAT接头-SH接头连接范例

接头转换电缆类的型号名称（屏蔽型）

连接的转换类型	产品型号名称
SH母头的变压器(SH-1、SH-3、ST等）与SAT的分支箱连接的情况	SHM-SAT-ECS200-A1（电缆长200mm) SHM-SAT-ECS500-A1（电缆长500mm) SHM-SAT-ECS1000-A1（电缆长1000mm)
SAT母头的变压器（SAT-10,SAT-20-2等）与SH公头的电极（屏蔽线）连接的情况	SAT-SHF-ECS200-A1（电缆长200mm) SAT-SHF-ECS500-A1（电缆长500mm) SAT-SHF-ECS1000-A1（电缆长1000mm) SAT-SHF-ECS1500-A1（电缆长1500mm)

接头转换电缆类的型号名称（非屏蔽型）

连接的转换类型	产品型号名称
SAT母头的变压器（SAT-10,SAT-20-2等）与SH公头的电极（非屏蔽线）连接的情况	SAT-SHF-EC100（电缆长100mm) SAT-SHF-EC200（电缆长200mm) SAT-SHF-EC500（电缆长500mm) SAT-SHF-EC1000（电缆长1000mm)
